蝶閥是一種可用于隔離或調節流量的閥門。關閉機構采用圓盤形式。操作類似于球閥，可以快速關閉。蝶閥通常受到青睞，因為它們比其他閥門設計的成本更低，而且重量更輕，這意味著需要更少的支撐。圓盤位于管道的中心，穿過圓盤的是連接到閥門外部執行器的桿。旋轉致動器使圓盤平行或垂直于流動方向轉動。與球閥不同，閥瓣始終存在于流體中，因此無論閥門位置如何，流體中始終會(huì )產生壓降。蝶閥來自稱為直角回轉閥的閥門系列。在操作中，當閥瓣旋轉四分之一圈時，閥門完全打開或關閉。

“蝴蝶”是安裝在桿上的金屬圓盤。當閥門關閉時，圓盤會(huì )轉動，從而完全堵住通道。當閥門完全打開時，圓盤旋轉四分之一圈，這樣流體幾乎可以不受限制地通過。閥門也可以逐漸打開以節流。

蝶閥由附在軸上的圓盤組成，軸上帶有用于促進旋轉的軸承。這些被認為是高回收率閥門，因為只有閥瓣會(huì )阻塞閥門流路。流通能力相對較高，通過閥門的壓降相對較低。

蝶閥用于不需要緊密關閉的有限節流。當完全打開時，蝶形閥幾乎不會(huì )產生湍流或流動阻力。

最適合的控制：線性，等百分比

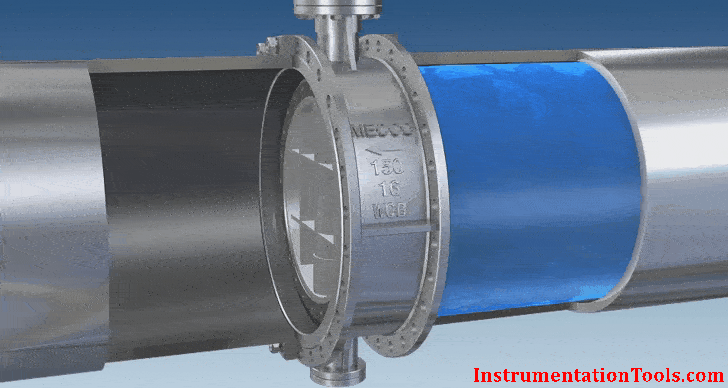

蝶閥動畫

推薦用途：

• 完全開放/關閉或節流服務

• 頻繁操作

• 管路中的流體滯留最少

• 需要小壓降的應用

優點 ：

• 低成本和維護

• 大容量

• 良好的流量控制

• 低壓降

缺點：

• 控制所需的高扭矩

• 在較低流量下容易發生氣蝕

• 缺乏清潔度，無法處理漿料應用。

• 通常不被評為氣密性，閥桿周?chē)目涨缓托孤┞窂绞且后w和漿液的潛在滯留物。然而，一些符合 ASME VI 級泄漏等級的高性能蝶閥可按需提供。

應用：

• 對于化學服務、水處理和消防系統中的大型管線最為經濟?？捎玫囊话愠叽鐬?2 英寸至 48 英寸，但某些制造商可提供最大 96 英寸的尺寸。

• 由于閥門設計結合了較小的面對面尺寸和比大多數閥門類型更輕的重量，蝶閥是較大管線尺寸（即 8" 及以上）的經濟選擇。

• 蝶閥符合 ASME 面對面尺寸和壓力額定值。這使得無論制造商如何，都可以輕松地對閥門進行在線改裝

• 大多數制造商遵守的 ASME 壓力等級包括 150、300 和 600#，允許的最大壓力為 1500 psi。

適用標準：

• AWWA C504 用于橡膠密封蝶閥

• API 609 用于凸耳和對夾式蝶閥

• MSS SP-69 用于通用蝶閥

• UL 1091 用于消防服務的安全蝶閥
