蝶閥是一種閥門，其特點是圓盤狀擋板繞著垂直于安裝和作用于其上的管道的軸線旋轉。蝶閥的用途十分廣泛：
- 渡槽：利用這種閥門的主要特性，蝶閥可用于攔截。實際上，由于蝶閥體積小，與通常用于該領域的傳統閘閥相比，它可以減小整體尺寸。
- 點火發動機：它既可用于化油器中以調節空氣流量，也可用于噴射裝置中以調節混合物的流速。然而，蝶閥的缺點是會(huì )產生顯著的壓降，因此有時人們更喜歡其他系統。

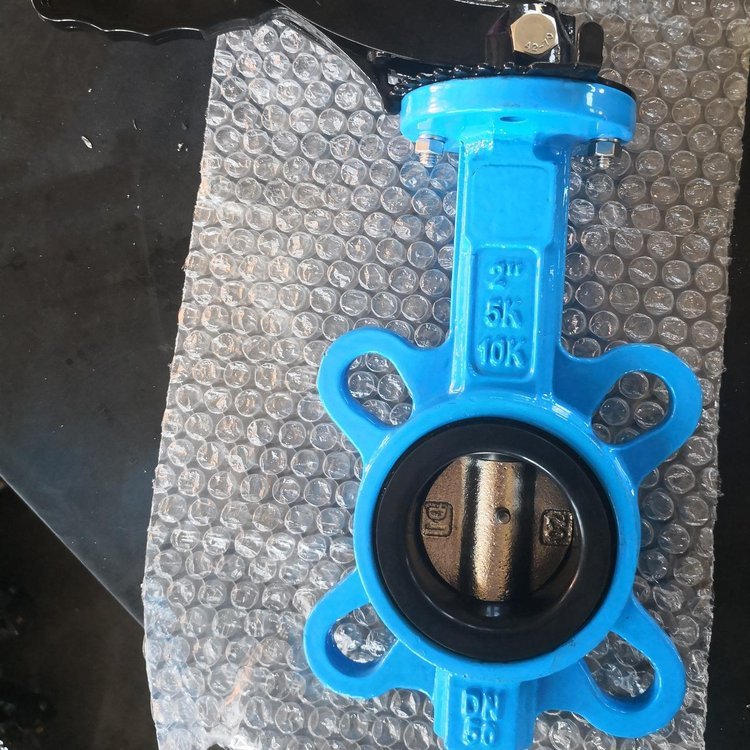

對夾閥是蝶閥的一種特殊結構，通過鑄造閥體獲得四個定心耳。

對夾閥的組件

對夾式閥門具有許多正常運行所需的組件：
- 閥體：代表體積較大的部件和整個組件的支撐。通常由球墨鑄鐵、碳鋼或不銹鋼制成，既具有耐腐蝕特性，又具有耐腐蝕性。-
閥座：由彈性材料制成，是密封所必需的，可避免壓力或流量損失。-
閥瓣：它是旋轉元件，在閥門關閉時充當快門，也由與閥體相同的材料制成。
這些是閥門的主要部件，但還有底層法蘭和軸，它們由與閥瓣和閥體相同的材料制成。值得注意的是，耐腐蝕性是主要要求，并使用各種方法進行保護，例如基于環氧粉末的涂料。所有材料都必須具有感官、化學、物理和生物特性，以符合衛生法規，因為它們會(huì )與供人類飲用的液體接觸。

對夾閥的特點

薄片閥是通過旋轉閥瓣來工作的閥門。然而，中間位置會(huì )產生壓力下降和效率低下，因此，最好不要將它們用于流量調節，而只用于兩種主要配置。通常出于設計原因選擇順時針關閉，但如果供應方有適當說明，也可以逆時針關閉。
可以設想多種關閉結構：
- 手動：如果直徑較小，可以使用手輪或杠桿強制關閉；
- 減倍器：直徑較大或壓力較大時，必須使用裝置；
- 旁路：用于通過編程在關閉閥瓣的兩個不同面上建立的壓力來強制關閉。

對夾閥的規定和標記

將要投放市場的對夾閥必須符合一些重要的認證：
- UNI EN 10204 3.1：該認證證明制造商已根據客戶的規格生產了產品。實際上，該認證總結了所用材料的特性、工廠獨立部門進行的測試結果、熱處理和其他特性。
- UNI EN 12266-1：涉及壓力測試的規格和特性以及驗收標準。
- UNI EN 1074-1、1074-2：規定了用于人類用水的輸送部件的設計、測試和安裝中應遵循的標準。
符合這些標準是產品認證的基本要求，在這種特定情況下，也是重要部件（如對夾閥或蝶閥）認證的基本要求。

對夾閥的標記

標記，即每個單獨產品的識別碼，必須具有對夾閥的一些標準特征：實際上，必須有公稱直徑、公稱壓力、閥體材料、制造商名稱和生產年份（不是實施年份），最后是上述參考規定。此代碼允許您在發生損壞或故障時唯一地識別每個組件，從而加快故障排除操作。

對夾式閥門的材質

上文已描述了對夾式閥門的操作，這些閥門由不同的組件組成，并且具有不同性質的材料，但這些材料對于獲得這些閥門在安裝系統中如此重要的特性至關重要：
- AISI 316 不銹鋼：可成形性和耐腐蝕性是這種鋼材的兩個主要特性，使其即使在特別惡劣的環境中也能使用?？珊感院涂扇苄詿崽幚砑瓤梢垣@得特定的操作構型，又可以進一步改善所見的特性。這種鋼材用于對夾式閥門的閥體、閥瓣、桿、彈簧、止動件和顆粒。
- PTFE：它是一種具有優異的耐化學性、不粘性（用于不粘炊具）、耐熱性和耐摩擦性的聚合物。它用于制造對夾式閥門內的墊圈。
- FKM：這些是屬于技術聚合物類的氟化彈性體。高耐化學性使它們有別于其他類型的橡膠，而耐熱性則取決于硫化程度。這種材料適合制造蓋子和墊圈。
這些材料的組合與巧妙的設計相結合，有助于通過提高系統的安全性和效率來創(chuàng )造質量上乘的產品。

對于對夾式閥門需要考慮的其他信息

?除了前面分析的所有特性之外，還需要評估其他可能影響這些閥門的選擇和使用的屬性。
- 壓力-溫度額定值：這些曲線在橫坐標（X 軸）上顯示溫度，在縱坐標（Y 軸）上顯示壓力。此外，還取決于通道的公稱直徑；
- 緊固扭矩：即在螺紋連接的情況下，為了能夠正確鎖定而施加的扭矩（N*m）。具體來說，我們從 DN15 的 4 或 5 Nm 扭矩開始，到 DN100 的 85 或 95 Nm；
- KV 值：通過閥門產生壓力降（以巴為單位）的水立方米數量。
- 壓降圖：在橫坐標上顯示每小時立方米的流量，而壓降在橫坐標上。此外，這些曲線取決于尺寸。
- 最小開啟壓力：這是允許閥門打開所需的壓力，取決于是否有開啟彈簧。
所有這些參數的選擇對于有意識地評估特定系統而言都是必不可少的。即使只是忽略其中一個方面，也會(huì )導致嚴重的操作問題，從而影響系統本身的運行，并給連接的房間或人員帶來或多或少的嚴重后果。
